Cabezal de bomba PS 80-160/110 (sin motor)
Cambio de cabezal en instalaciones que ya tienen motor.
8 en stock

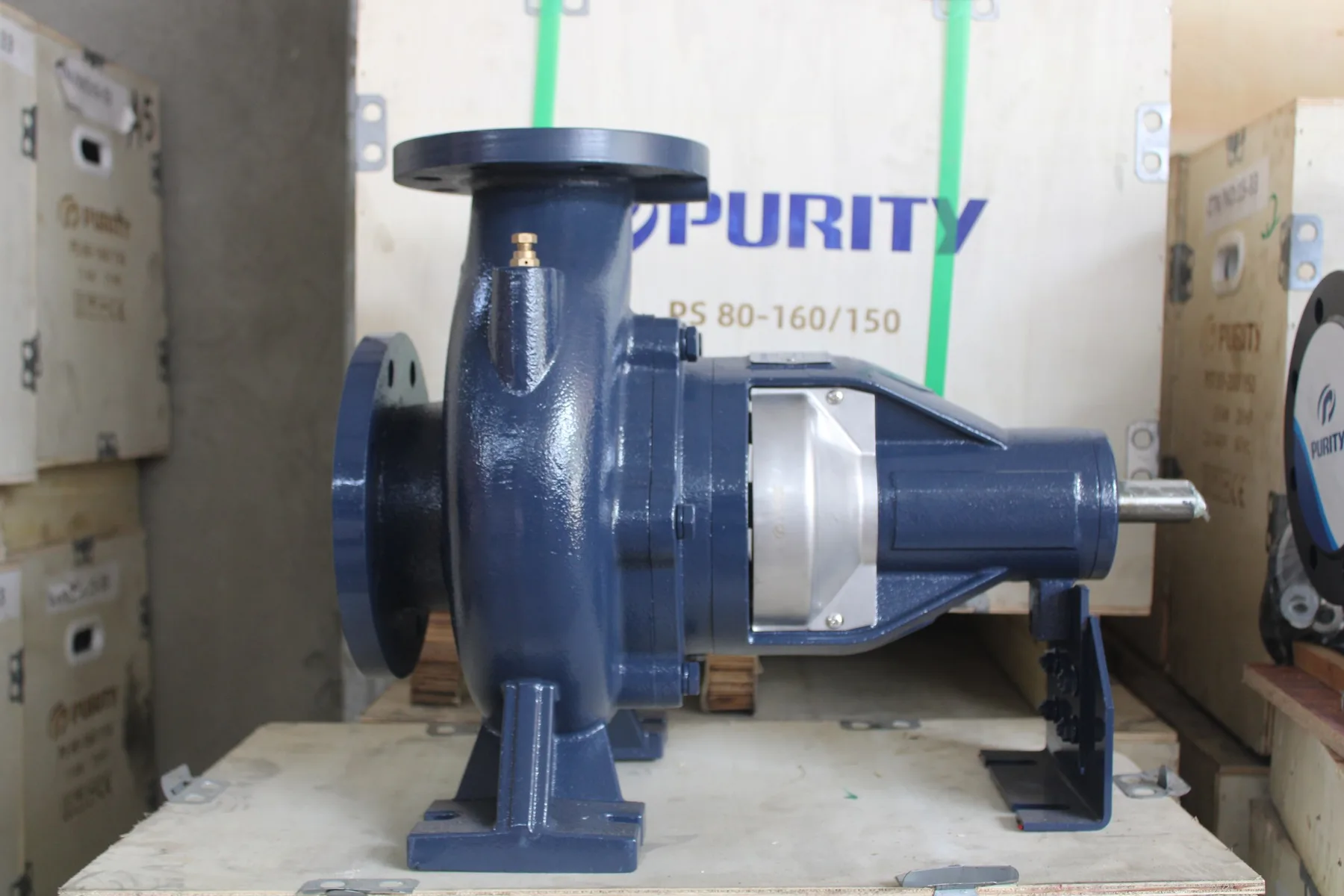

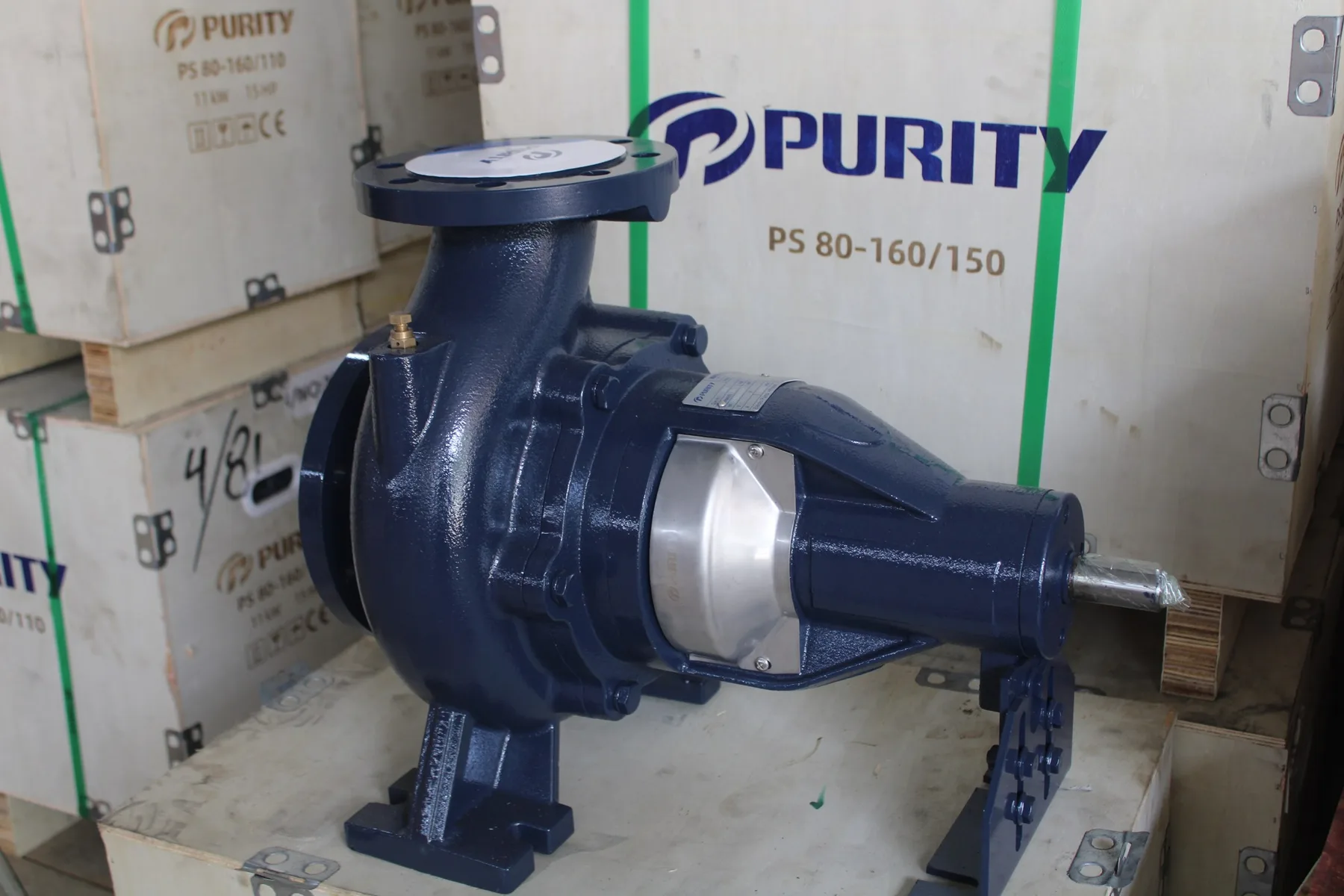

Cabezal de bomba de repuesto, sin motor, con soporte de rodamientos (back pull-out).
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo PS 80-160/110.
Resumen de especificaciones
| Caudal / altura | 90 m³/h a 27,3 m |
|---|---|
| Velocidad | 3.480 rpm: requiere motor de 2 polos |
| Bridas | 4" x 3" |
| Modelo | PS 80-160/110 |

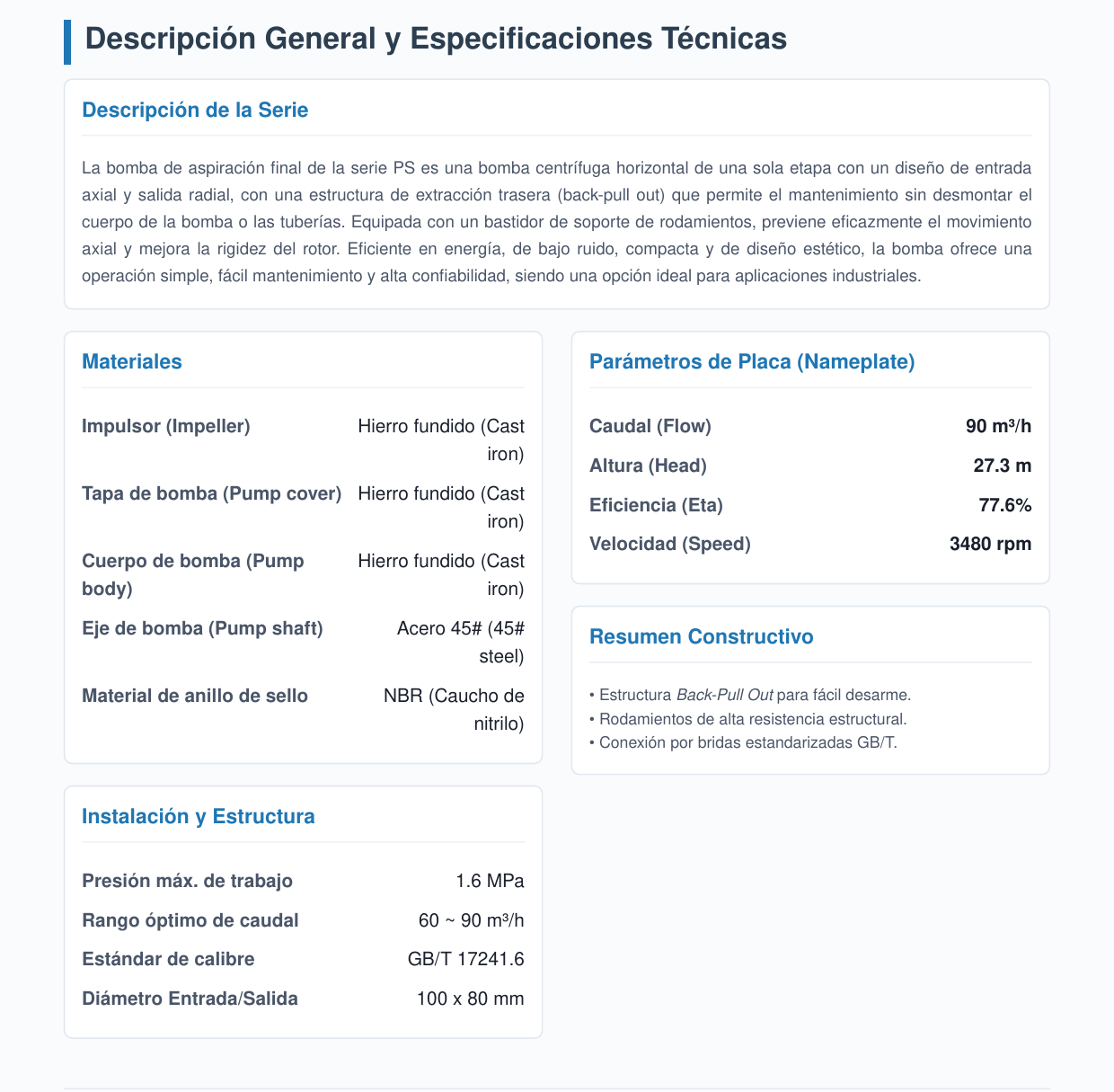

Descripción General y Especificaciones Técnicas

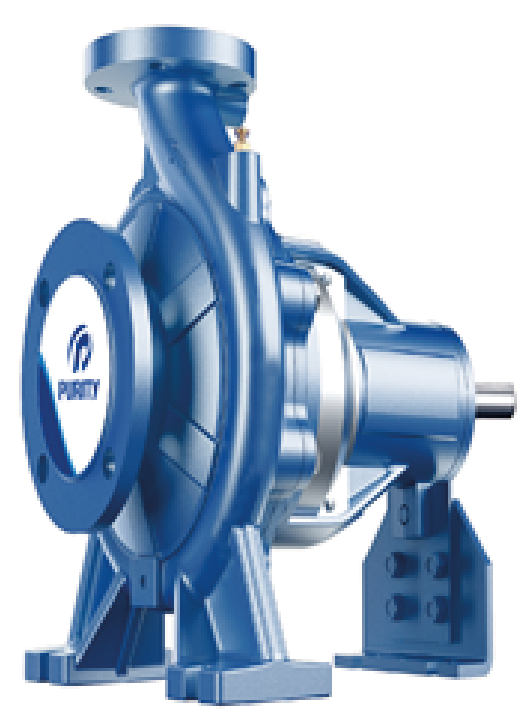

Información General y Foto del Producto
Atención: las imágenes pueden no ser idénticas al producto real.
Bomba Centrífuga de Aspiración Final Serie PS
Modelo PS 80-160/110 con acoplamiento a motor estándar, cuerpo e impulsor de hierro fundido, bridas norma GB/T y soporte de rodamientos integrado.

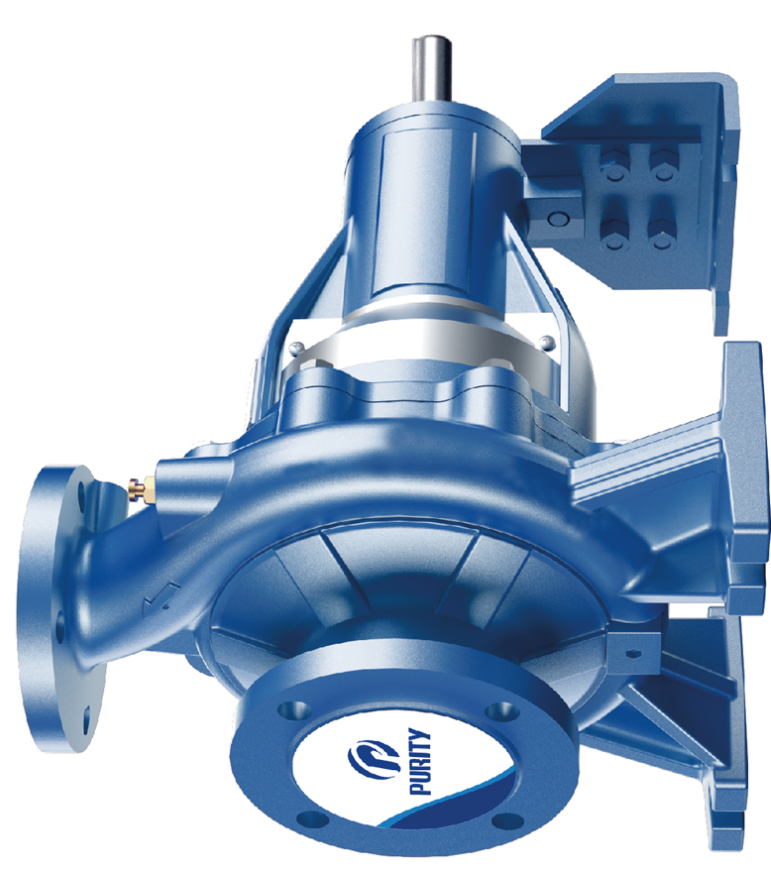

Diseño de Modelo (Model Drawing)
Esquema de Dibujo de Modelo PS 80-160/110
Consulte la página 5 para ver las dimensiones completas de instalación, distancias entre ejes y bridas DN100/DN80.
Parámetros de Rendimiento (Performance Parameters)
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 90 |
|---|---|
| Altura / Head (m) | 27.3 |
| Potencia al Eje / Shaft Power (kW) | 8.63 |
| Eficiencia Nominal / Rated efficiency (%) | 77.6 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 5.5 |
Nota: La curva de rendimiento está basada en mediciones a 20 °C en agua limpia.
Datos de selección del cliente
| Caudal / Flow (m³/h) | 90 |
|---|---|
| Altura / Head (m) | 27.3 |
| Eficiencia / Efficiency (%) | 77.6 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 5.5 |

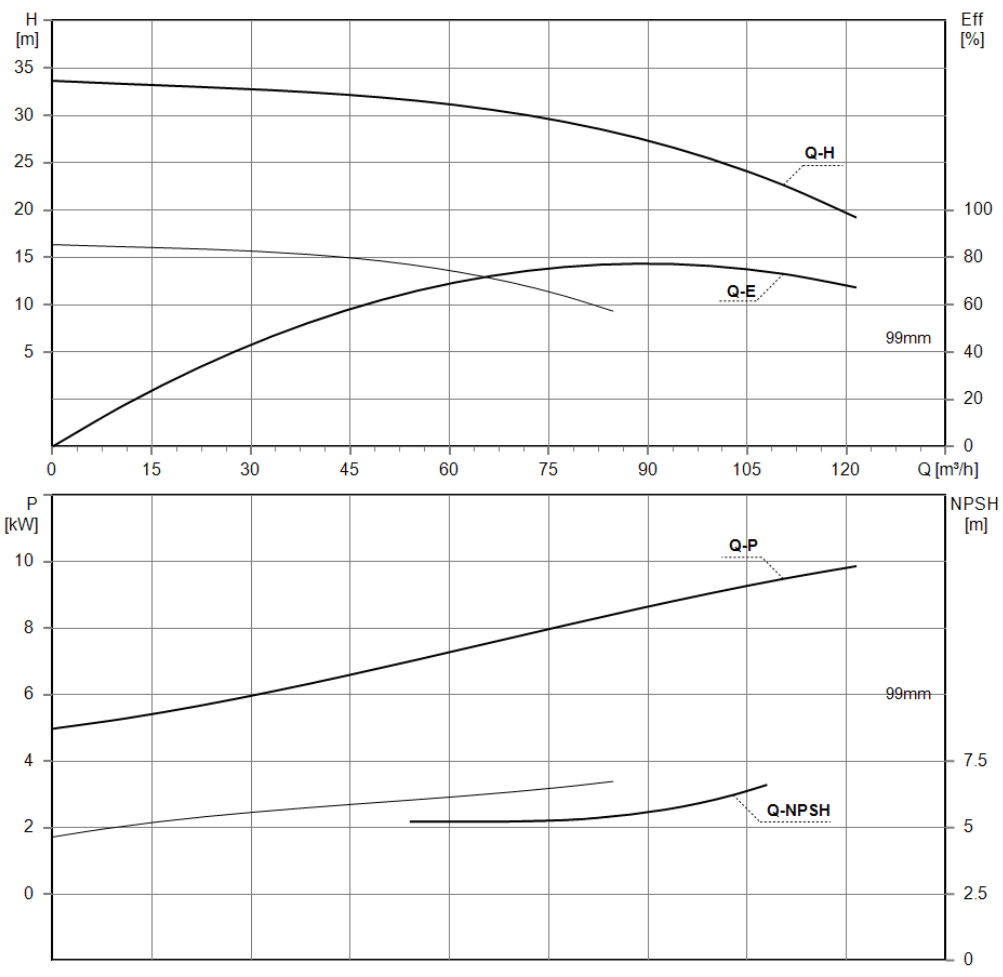

Curvas de Rendimiento Hidráulico (3480 rpm)
Muestra la curva Q-H para corte de impulsor de Ø99mm, curva de eficiencia Q-E (máx. 77.6%), curva de potencia al eje Q-P (8.63 kW a 90 m³/h) y curva NPSH requerida (5.5m).

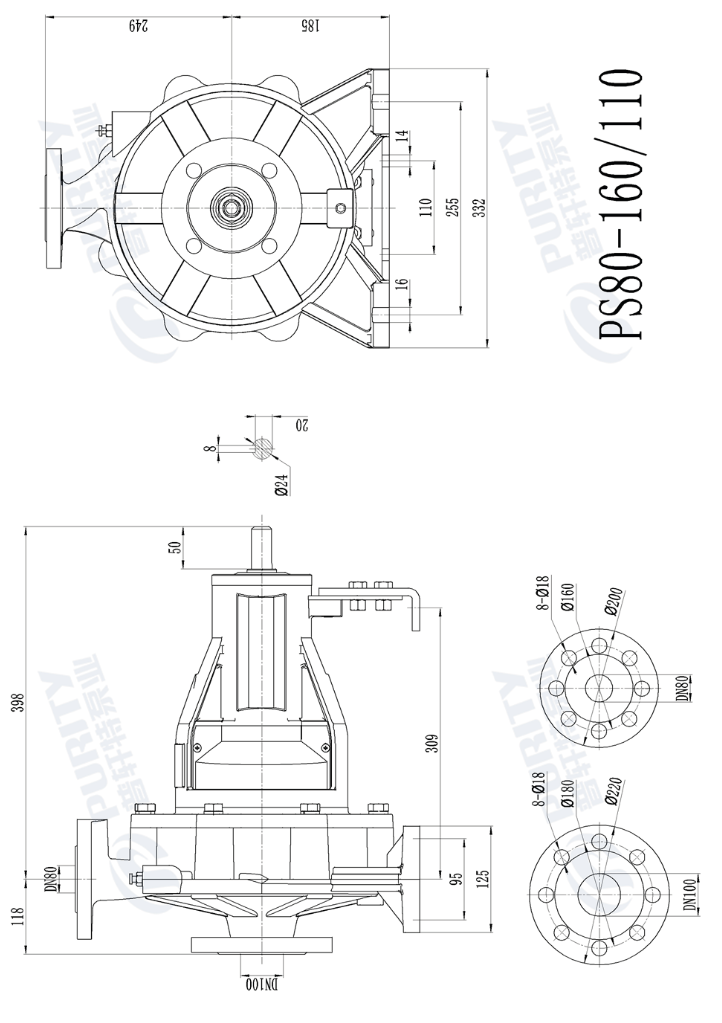

Tabla de Dimensiones de Instalación (Installation size chart)
Plano Cotado e Instalación PS80-160/110
• Longitud y altura total: Longitud 398 mm | Altura total 434 mm (185+249)
• Dimensiones de brida entrada (DN100): Ø Ext 220 mm | Ø Círculo de pernos 180 mm | 8 orificios Ø18 mm
• Dimensiones de brida salida (DN80): Ø Ext 200 mm | Ø Círculo de pernos 160 mm | 8 orificios Ø18 mm
• Base y eje de mando: Ancho de base 332 mm | Distancia entre pernos de base 255/110 mm | Diámetro de eje Ø24 mm (Chaveta 8x20 mm)

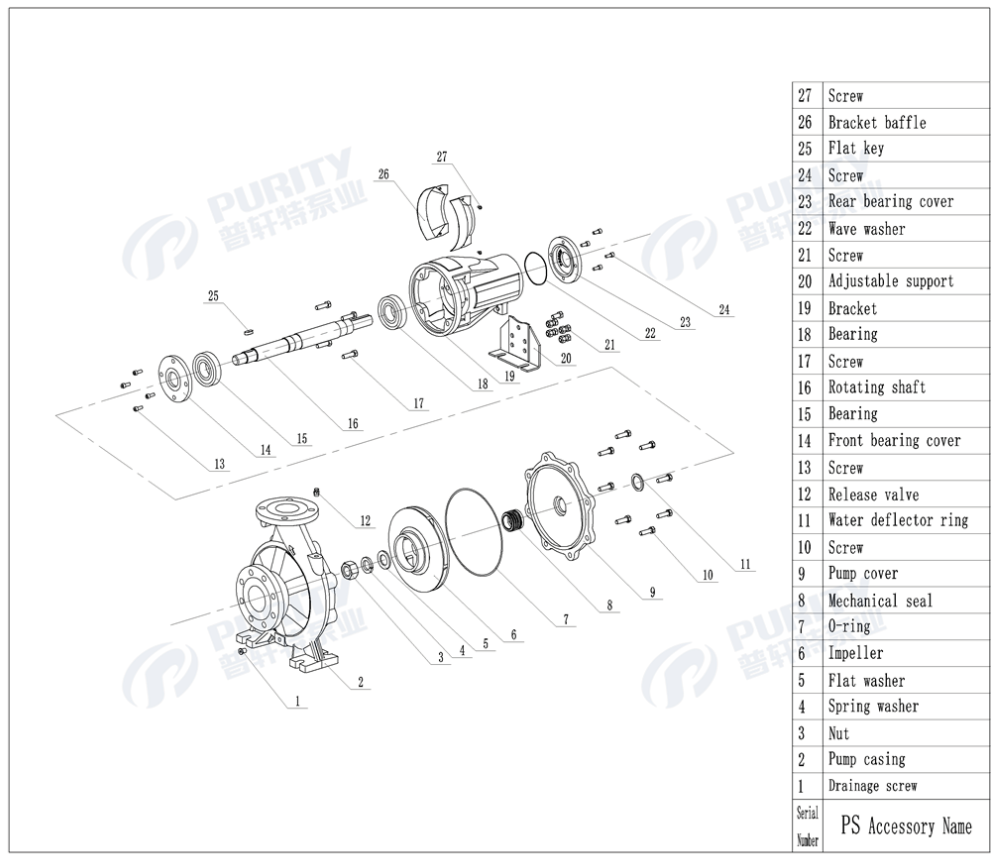

Vista Explosionada y Lista de Partes (Exploded View)
Lista de partes
¿Cómo te llamas?
Tu nombre o el de tu empresa
Por qué comprar en GasImport
Soluciones industrialesImportación directa
Equipo industrial a precio de importador, sin intermediarios.
Stock disponible
Unidades listas para despachar y envío a todo el país.
Asesoría técnica
Te ayudamos a dimensionar bien antes de comprar.
Garantía de 12 meses
Por defecto de fabricación, con diagnóstico en 72 horas y repuestos disponibles.
Preguntas frecuentes
¿Cómo sé si sirve para mi instalación?
Escríbenos la aplicación, la potencia o el caudal y altura que necesitas, y la corriente disponible (monofásica 220 V, trifásica 220 V o 440 V). Una foto de la placa del equipo actual resuelve casi todo. La recomendación te llega por escrito antes de comprar.
¿Incluye motor?
No. Es solo el cabezal (sin motor) y gira a 3.480 rpm, por lo que necesita un motor de 2 polos. Se vende para cambiar el cabezal en instalaciones que ya tienen motor.
¿Qué garantía tiene?
12 meses por defecto de fabricación, con diagnóstico en 72 horas. No cubre trabajo en seco, voltaje fuera de rango, falta de protección eléctrica ni equipo abierto por terceros.
¿Cómo lo recibo y cómo pago?
Te lo enviamos por transporte de carga a todo el país. Factura con RUC siempre. Pago por transferencia como precio base.
¿El precio incluye IVA?
No. Todos los precios publicados son más IVA.
