Cabezal de bomba PS 80-160/150 (sin motor)
Cambio de cabezal en instalaciones que ya tienen motor.
5 en stock
Cabezal de bomba de repuesto, sin motor, con soporte de rodamientos (back pull-out).
Para qué sirve
Aplicaciones donde este equipo trabaja bien.
Ficha técnica
Información técnica completa del modelo PS 80-160/150.
Resumen de especificaciones
| Caudal / altura | 144 m³/h a 27 m |
|---|---|
| Velocidad | 3.480 rpm: requiere motor de 2 polos |
| Bridas | 4" x 3" |
| Modelo | PS 80-160/150 |

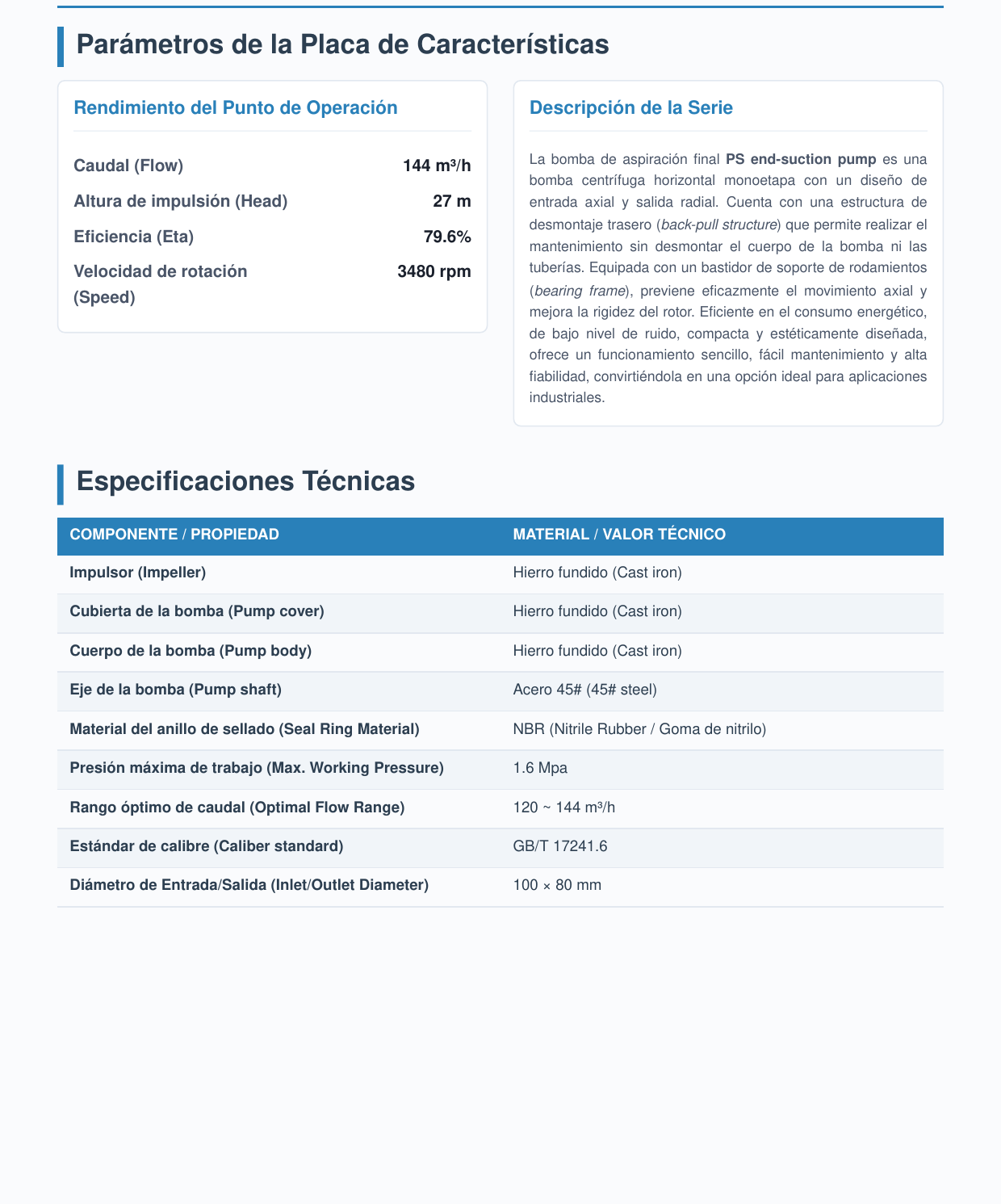

Parámetros de la Placa de Características Especificaciones Técnicas

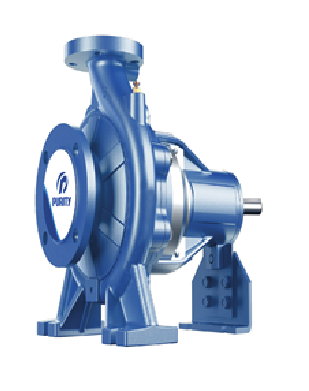

Foto del Producto
Nota: Tenga cuidado, las imágenes pueden no ser idénticas al producto real.
Bomba PS 80-160/150
| • Entrada Axial y Salida Radial | • Estructura Back-Pull para mantenimiento rápido |
|---|---|
| • Caja de Rodamientos robusta | • Pintura anticorrosión de alta durabilidad |
Bomba de Aspiración Final de Alta Eficiencia (End-Suction Pump)

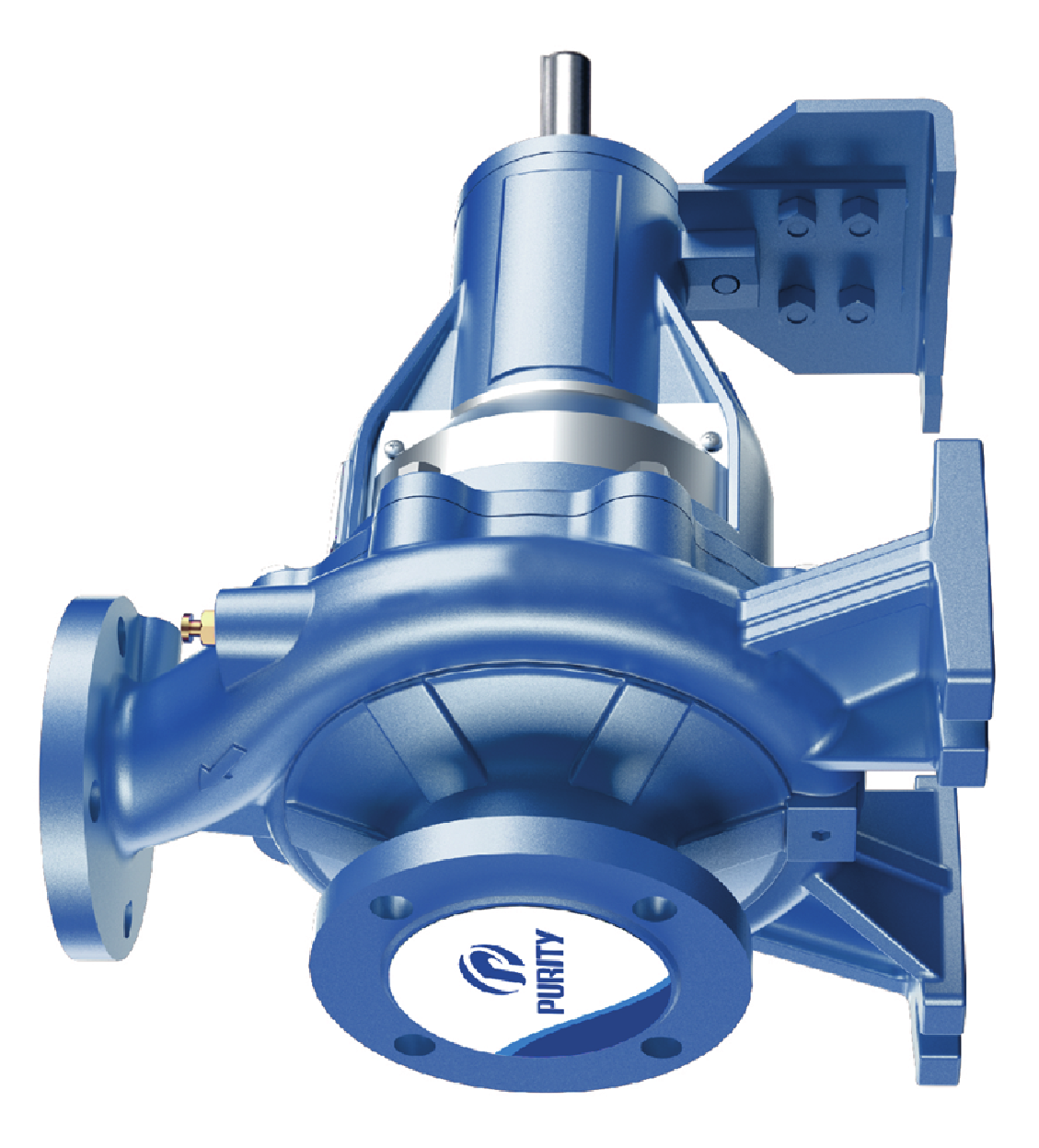

Diseño de Modelo (Model Drawing)
Esquema Técnico / Plano de Dimensiones
Consulte el plano detallado de instalación en la página 5 para obtener cotas exactas de montaje.
Parámetros de Rendimiento (Performance Parameters)
PARÁMETROS DE OPERACIÓN DE LA BOMBA / PARÁMETROS DE SELECCIÓN DEL CLIENTE
| Caudal / Flow (m³/h) | 144 |
|---|---|
| Altura / Head (m) | 27 |
| Potencia al Eje / Shaft Power (kW) | 13.31 |
| Velocidad / Speed (r/min) | 3480 |
| NPSH (m) | 7.5 |
Eficiencia Nominal / Rated efficiency (%) 79.6 Velocidad / Speed (r/min) 3480
Datos de selección del cliente
| Caudal / Flow (m³/h) | 144 |
|---|---|
| Altura / Head (m) | 27 |
| Eficiencia / Efficiency (%) | 79.6 |
| NPSH (m) | 7.5 |
| Nota: | La curva de rendimiento se basa en mediciones a 20 °C con agua limpia. |

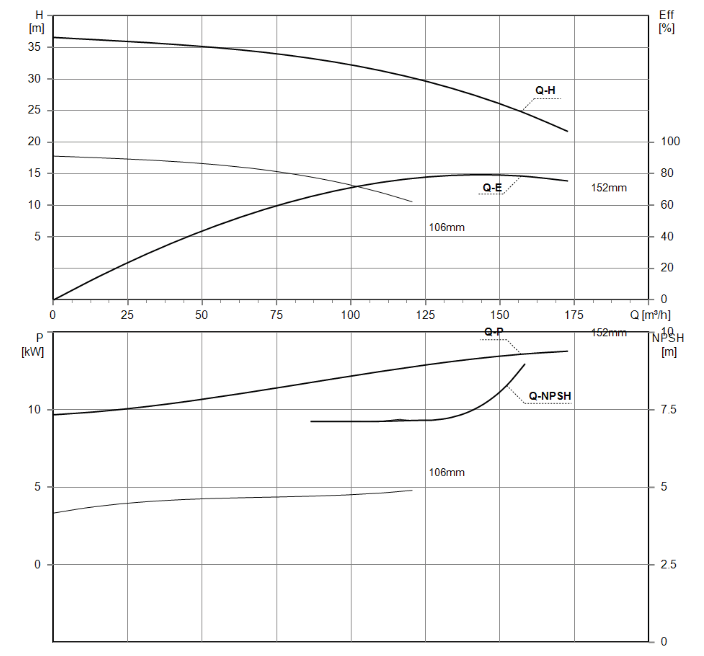

Curva de Rendimiento Hidráulico
Curvas analizadas: Q-H (Caudal-Altura), Q-E (Caudal-Eficiencia), Q-P (Caudal-Potencia) y Q- NPSH para diámetros de impulsor de 106mm y 152mm a 3480 rpm.

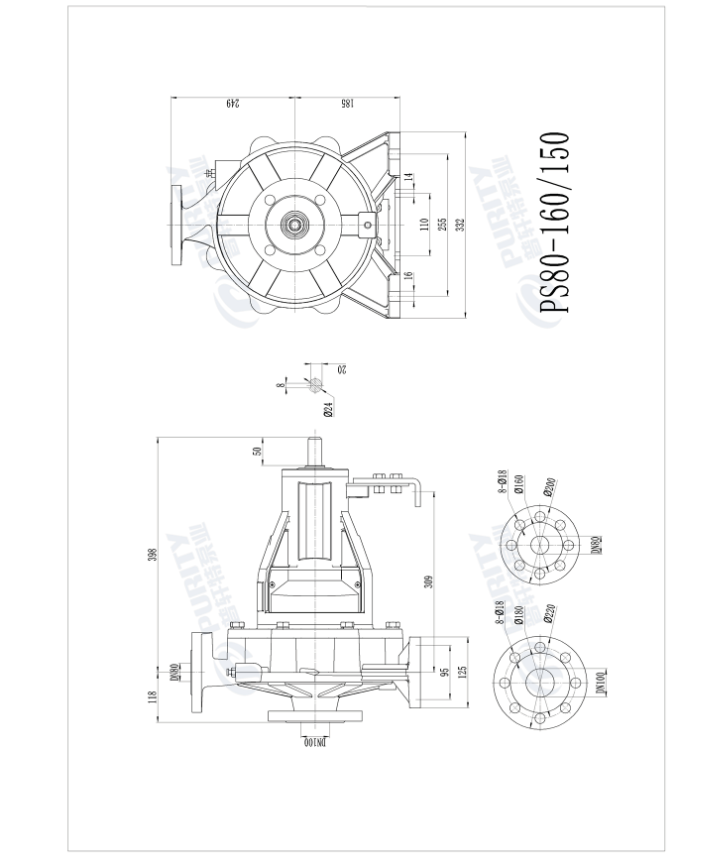

Tabla de Dimensiones de Instalación (Installation size chart)
Plano de Dimensiones de Bridas y Montaje
• Diámetro de entrada: DN100 (Brida con 8 orificios de Ø18 mm en círculo de pernos de Ø180 mm, Ext. Ø220 mm)
• Diámetro de salida: DN80 (Brida con 8 orificios de Ø18 mm en círculo de pernos de Ø160 mm, Ext. Ø200 mm)
• Eje de acoplamiento: Ø24 mm con chaveta de 8 mm

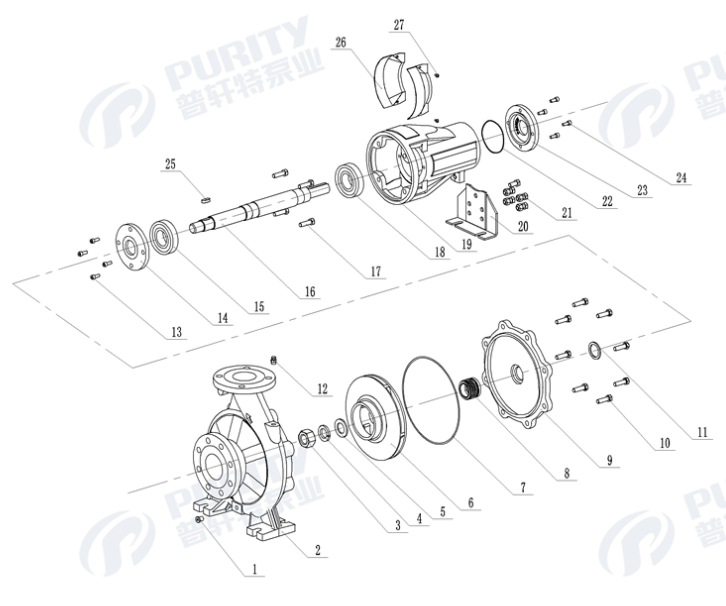

Vista Explosionada y Lista de Partes (Exploded View)
Lista de partes
¿Cómo te llamas?
Tu nombre o el de tu empresa
Por qué comprar en GasImport
Soluciones industrialesImportación directa
Equipo industrial a precio de importador, sin intermediarios.
Stock disponible
Unidades listas para despachar y envío a todo el país.
Asesoría técnica
Te ayudamos a dimensionar bien antes de comprar.
Garantía de 12 meses
Por defecto de fabricación, con diagnóstico en 72 horas y repuestos disponibles.
Preguntas frecuentes
¿Cómo sé si sirve para mi instalación?
Escríbenos la aplicación, la potencia o el caudal y altura que necesitas, y la corriente disponible (monofásica 220 V, trifásica 220 V o 440 V). Una foto de la placa del equipo actual resuelve casi todo. La recomendación te llega por escrito antes de comprar.
¿Incluye motor?
No. Es solo el cabezal (sin motor) y gira a 3.480 rpm, por lo que necesita un motor de 2 polos. Se vende para cambiar el cabezal en instalaciones que ya tienen motor.
¿Qué garantía tiene?
12 meses por defecto de fabricación, con diagnóstico en 72 horas. No cubre trabajo en seco, voltaje fuera de rango, falta de protección eléctrica ni equipo abierto por terceros.
¿Cómo lo recibo y cómo pago?
Te lo enviamos por transporte de carga a todo el país. Factura con RUC siempre. Pago por transferencia como precio base.
¿El precio incluye IVA?
No. Todos los precios publicados son más IVA.
